USB母座如何接線及規格分類
編輯: 精密龍電子來源: http://m.02303.net時間: 2017-11-08 11:55:34瀏覽次數：23851
USB母座的使用在各電子儀器設備中都是應用的比較廣泛普遍，例如電腦設備、通訊設備、電子儀器設備以及家用電器設備等等都是需使用到USB母座
。那么大家是否USB母座的一些基本常識是否有所了解呢?例如USB母座如何接線的呢?其還有USB母座規格分類有哪些呢?想必對于這些若非相關技術人員，大家肯定也是不了解的吧
，那下面就給大家解說關于USB母座如何接線及規格分類。
USB母座的使用在各電子儀器設備中都是應用的比較廣泛普遍

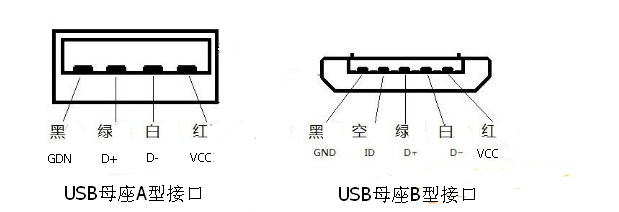

，例如電腦設備、通訊設備、電子儀器設備以及家用電器設備等等都是需使用到USB母座。那么大家是否USB母座的一些基本常識是否有所了解呢?例如USB母座如何接線的呢?其還有USB母座規格分類有哪些呢?想必對于這些若非相關技術人員，大家肯定也是不了解的吧，那下面就給大家解說關于USB母座如何接線及規格分類。USB母座接口引腳圖
MINI USB母座A型接線方法
1.紅線：電源正極(接線上的標識為：+5V或VCC)
2.白線：負電壓數據線(標識為：Data-或USB Port -)
3.綠線：正電壓數據線(標識為：Data+或USB Port +)
4.黑線：接地(標識為：GROUND或GND)。
MINI USB母座B型接線方法
1.紅線：電源正極接線上的標識為:VCC或+5V
。2.白線：負電壓數據線標識為：Data-
。3.綠線：正電壓數據線標識為：Data+
。4.空端：ID
5.黑線：接地標識為：GND
。USB母座規格分類
1.USB母座類型：USB2.0母座
、USB3.0母座。2.USB母座針數：MINI 4pin
、5pin
、8pin、10pin
、14pin
、16pin、18pin等母座
。
3.USB母座封裝：DIP插件封裝
、SMT貼片封裝。
此外對于USB母針數不一樣的
，在接線方法也是有所不同的
。但是由于時間的關系，關于上述USB母座如何接線及規格分類大概上只能講解到這
。各位應該這時相對于USB母座如何接線上都有所基礎了解了吧
，記得之前也是給大家講解關于USB母座怎么焊接及使用說明。那么如果大家在USB母座使用當中有什么不懂操作的問題
，可以來咨詢我們的精密龍電子技術人員
。
